江苏省连云港市妇幼保健院
当前位置:首页 > 案例展示 > 江苏省
介绍

天使宝贝新生儿影音实时录像系统
系统架构设计方案

系统架构

       系统软件基于C/S架构设计,软件内置视频采集、视频压缩、视频剪辑、DVD光盘刻录、授权管理、数据库访问、网络通信等核心组件。
       系统硬件由服务器端、客户端、演示端主机及其它配套设备组成,根据实际情况需要,客户端可随意扩充,最后各主机通过千兆网交换机互相连接,组成独立的局域网络。配套设备主要包括模拟摄像机(720线)、串口控制盒、脚踏开关、网络设备等。

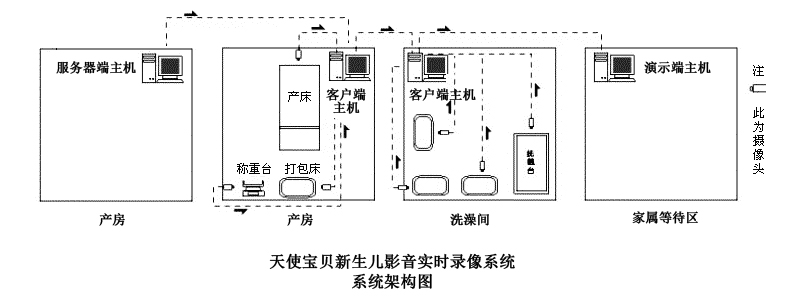

       系统架构图如图所示:


概述

       医院:江苏省连云港市妇幼保健院
       产房:共有2个分娩室。

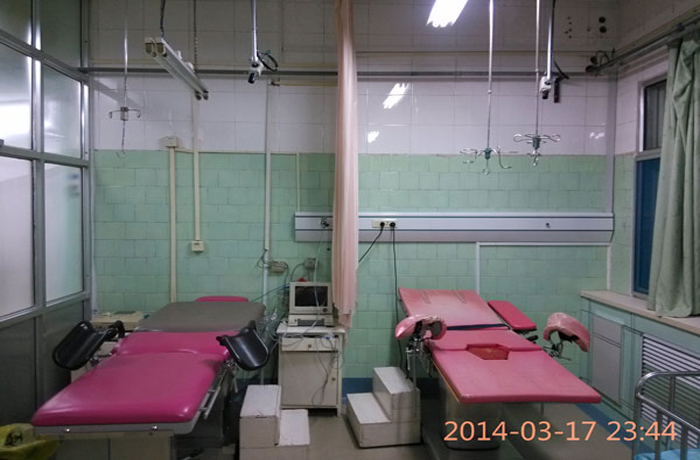

       分娩室1:分娩室1有3张产床、3个辐射台、1个称重台,根据实际情况,分娩室1需要安装2台客户端主机,7套摄像机。

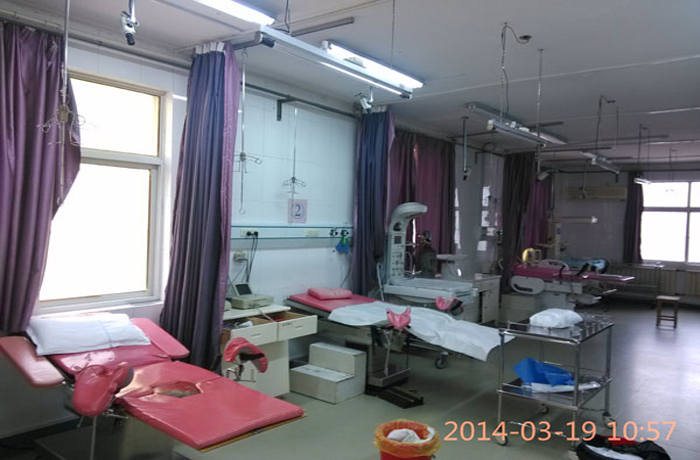

       分娩室2:分娩室2有2张产床、2个辐射台、1个称重台,根据实际情况,分娩室2需要安装1台客户端主机,4套摄像机。
       手术室:共有6个手术室,只需要安装5个手术室即可,每个手术室安装1台客户端主机、2套摄像机。因为手术室空间有限,不允许摆放电脑
                     桌、排队机机柜等设备,而且为达到手术室无菌化的要求,所以所有的客户端主机集中摆放到医院指定的位置。这样的话,每个
                     手术室只安装1个壁挂式触摸屏显示器。

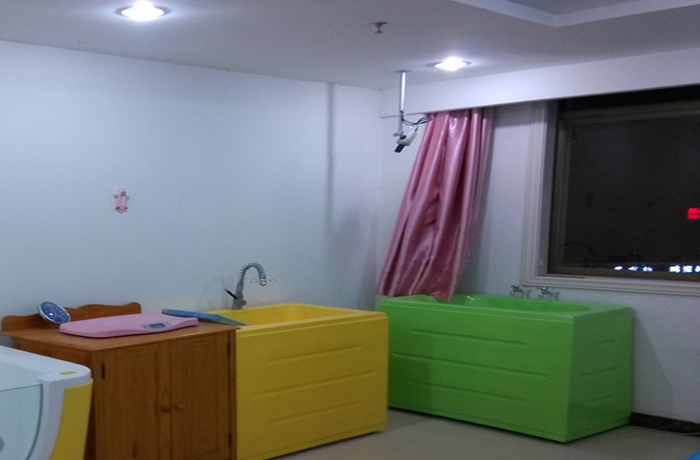

       三楼病区洗澡间:根据实际情况,需要安装1台客户端主机,3套摄像机,拍摄婴儿洗澡、抚触按摩、游泳等片段。
       二楼病区洗澡间:根据实际情况,需要安装1台客户端主机,3套摄像机,拍摄婴儿洗澡、抚触按摩、游泳等片段。
       一楼病区洗澡间:一楼病区为VIP病区,婴儿的洗澡和抚触按摩工作都在每个VIP房间内独立完成,医生可以在现场给产妇家属讲解给婴儿的
                                   洗澡、抚触按摩技巧。
解决方案
       1、在一楼VIP病区的公共洗澡间内安装1套客户端主机,3套摄像机,如果产妇家属有需要给孩子制作宝宝录像光盘的话,可以将孩子带到公
            共洗澡间内录制此次的洗澡、抚触按摩过程,其它的时间还是医院工作人员到每个VIP房间给婴儿和家属服务。
       2、根据实际情况,我们特别订制一台活动小推车,在小推车的基础上进行二次改造,将天使宝贝新生儿影音实时录像系统完美融合在此活
            动小推车上。

设计方案

       根据江苏省连云港市妇幼保健院的具体要求,结合医院产房、手术室和病区洗澡间的具体环境,依据天使宝贝新生儿影音实时录像系统的软件设计环境,为保证此系统的顺利运行,北京子辰鑫睿科技有限公司特设计出以下具体的实施方案。

一、 服务器端主机(1台)
       1、功能:
            (1) 可以保存新生儿出生过程的视频影像资料
            (2) 可以实现新生儿视频影像的剪辑、删除等操作
            (3) 可以将新生儿视频影像刻录成DVD光盘
            (4) 可以回放刻录完成的DVD光盘
            (5) 可以查看系统成功刻录光盘的数量
            (6) 可以查看系统软件的授权管理情况
       2、 服务器端程序主界面如图所示:


       3、摆放位置:不要影响产房的美观环境,放在工作人员工作方便的地方,安装设备时确定实际安装位置。

二、 客户端主机(11台)
       1、 功能:
             (1) 采集新生儿出生过程的完整视频,把采集的视频保存在客户端主机上,备份完成后将视频自动传输到服务器端主机上。
             (2) 采集视频完成后,将产妇婴儿的出生日期、身高、体重等信息输入保存到本机上,婴儿的出生日期、身高、体重信息会最终出现
                       在刻录好的光盘里面。

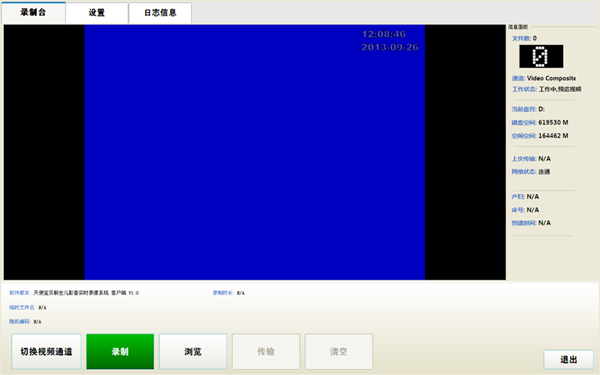

       2、 客户端程序主界面如图所示:


       3、产房客户端主机的安装位置及功能
            产房共安装2台客户端主机,安装7套摄像机,7套摄像机分别从7个不同的固定角度来拍摄整个新生儿的出生过程。
           (1)产床摄像机:拍摄新生婴儿的断脐、吸痰、包扎脐带等过程

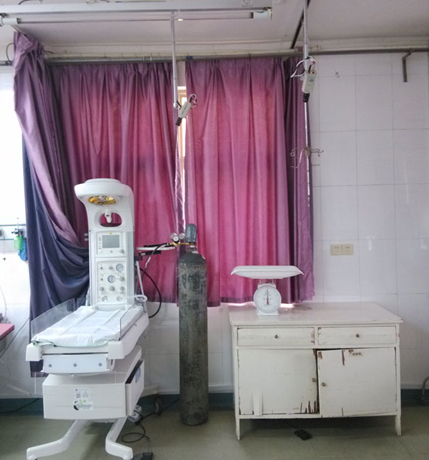

           (2)称重台摄像机:拍摄新生婴儿的称体重过程

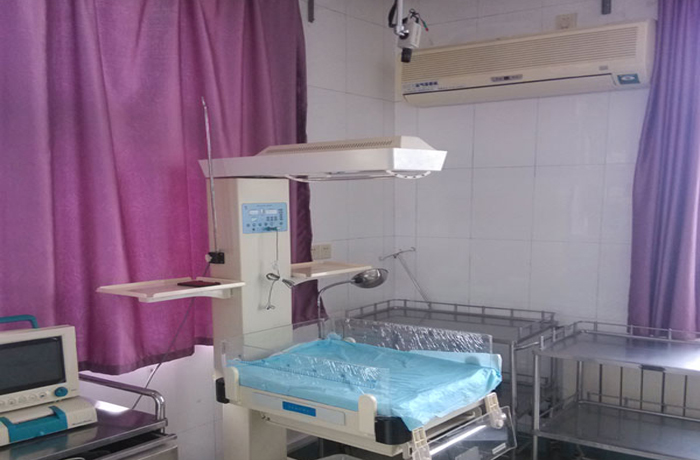

           (3)辐射台摄像机:拍摄新生婴儿的接种疫苗、按脚印、穿衣服等过程
       4、洗澡间客户端主机的安装位置及功能

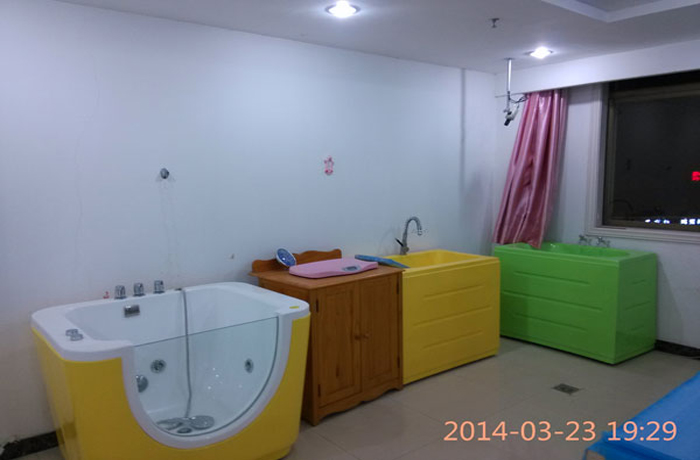

            洗澡间共安装1台客户端主机,一般安装3套摄像机,3套摄像机分别从3个不同的固定角度来拍摄整个新生儿的洗澡、游泳、抚触、按摩
       等过程。
           (1)洗澡摄像机:拍摄新生婴儿洗澡过程
           (2)游泳池摄像机:拍摄新生婴儿游泳过程
           (3)抚触台摄像机:拍摄新生婴儿抚触、按摩等过程
       5、 手术室客户端主机的安装位置及功能
             解决方案:

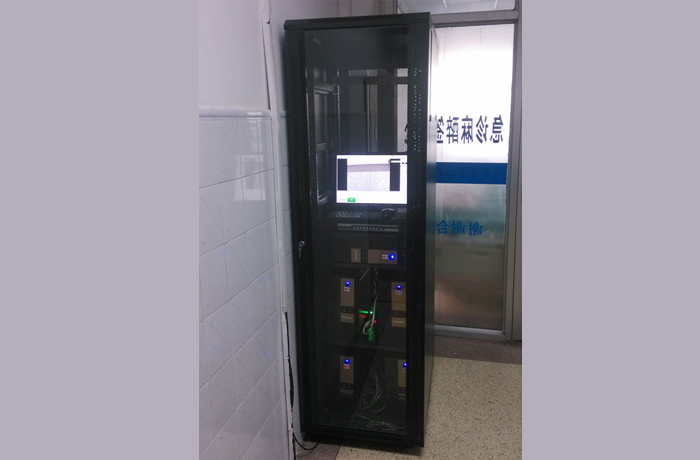

            (1)所有的客户端主机集中摆放到医院的指定位置,并且放在专用的服务器机柜内

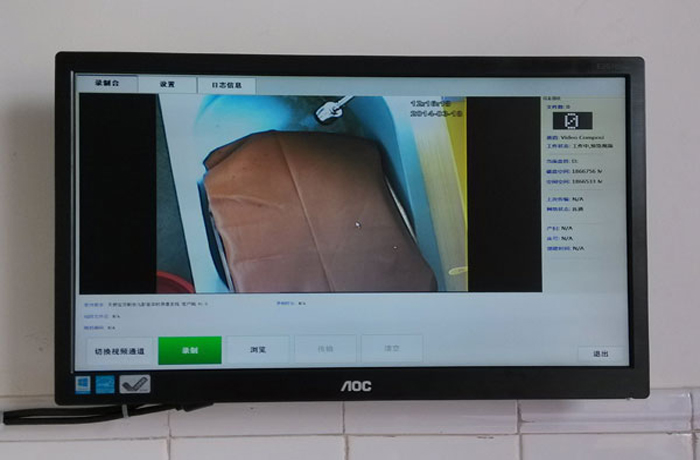

            (2)分娩室内安装壁挂式触摸屏显示器,可以实时显示系统界面,可以通过触摸操作来完成所需的工作;同时还可以配备一套无线键
                     盘、鼠标来做备用,当然也可以用键盘、鼠标来完成所需的工作
       6、 摆放位置:不要影响产房、洗澡间和手术室的美观环境,放在护士或者医生工作方便的地方,安装设备时确定实际安装位置。

三、 演示端主机(1台)
       1、 功能:
              可以给产妇家属演示新生儿的整个出生过程录像

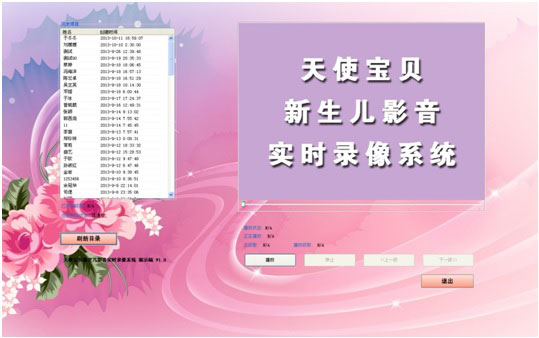

       2、 演示端程序主界面如图所示:


       3、 摆放位置:放在产房门口的缓冲区或者产妇家属专用等待区,安装设备时确定实际安装位置。
